雷达超声一体式流量计 · Radar + Ultrasonic · HKI 305
雷达超声
雷达超声
一体式流量计

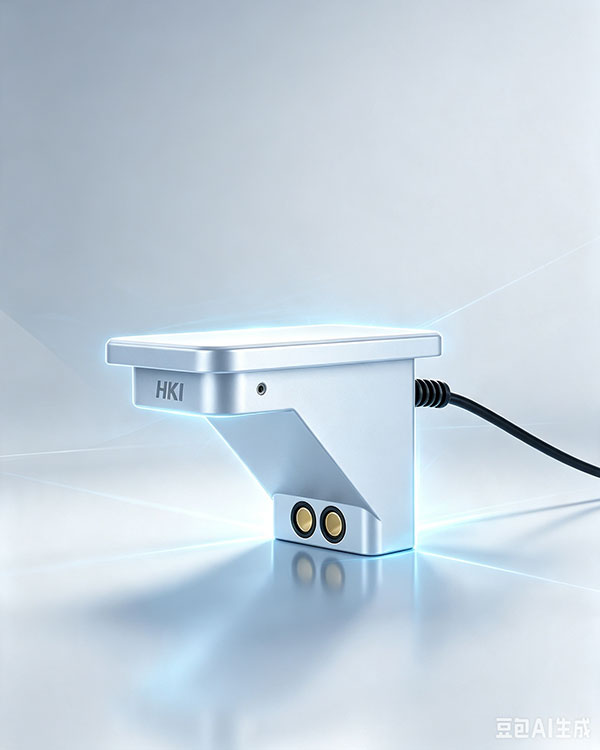

HKI 305型雷达超声一体式流量计，是面向城市雨污水管网、入河排口等场景自主研发的排水管网流量在线监测产品。高度集成雷达测流与超声波测流优势，实现满管非满管全场景测流，兼具雷达顶部安装、运维量极低的特点，轻松应对复杂恶劣的管网工况。
双波雷达 + 超声
满/非满全场景测流
顶部装无需下井
低功耗井下长用
IP6810 级耐腐
四路检测 / What It Detects
Key Highlights
双波测流，顶装免下井
雷达 + 超声波双波协同、满管非满管自动切换，装在管道顶部就能测——无需下井、超低功耗、耐腐耐碰撞外壳，运维量极低，专为复杂管网工况而生。
满管 / 非满管双波测流
采用雷达 + 超声波双波测流模式，自动切换测量模式，满管非满管全场景覆盖。
管道顶部安装
传感器安装于管道顶部，有效减少淤积、垃圾等对设备的影响。
无需下井安装
无需下井作业，极大提高人员与设备安全性，后期运维方便。
体积小巧 · 便捷安装
体积小巧、便于安装，完全适用管网安装场景，落位灵活。
超低功耗 · 井下长用
超低功耗设计，适合井下无电源情况下长期使用。
高防护 · 耐腐材料
防护等级高、10 级耐腐蚀，外壳采用耐腐蚀、耐酸碱、耐碰撞材料，适合污水管网长期使用。
Applications
管网测流，专为排水而生
城市雨污水管网、入河排口到污水管网——满管与非满管全场景测流，顶部安装、井下无源也能长期在线。
雨污水管网Stormwater & Sewage
入河排口River Outfall
排水管网Drainage Network
污水管网Sewage Pipes
满管测流Full Pipe
非满管测流Partial Pipe
井下无源长测Battery Powered
管网在线监测Online Monitoring
Detection Modes
四路检测 · 一台搞定
雷达与超声双波、压力静压——同一台设备提供四路检测能力，满管非满管自动切换。切换查看各路的量程、分辨率、精度与波束/频率参数。
雷达流速 · Radar Velocity声学多普勒法雷达波
0.03–20
量程 m/s
±1%F.S
分辨率
±1%FS
精度
20dbm
输出功率
24°
波束角
24GHz
频率
雷达液位 · Radar LevelFMCW 调频连续波雷达波
0.1–10
量程 m
1mm
分辨率
0.5%FS
精度
13dbm
输出功率
14°
波束角
80GHz
频率
超声波测速 · Ultrasonic Velocity声学多普勒法超声波
0.02–6
量程 m/s
0.01
分辨率 m/s
±1%FS
精度
5°
波束角
2MHz
频率
压力液位 · Pressure Level静压式压力
0–10
量程 m
1mm
分辨率
0.5%FS
精度
流速 m/s1.24
液位 m0.68
瞬时流量 m³/h186
充满度 %62
测量模式非满管
累计流量 m³846213
Live Reading
满管非满管，
满管非满管，
自动切换测流
雷达与超声双波协同，设备实时判断管道充满状态并自动切换测量模式——非满管测流速与液位、满管无缝衔接，流量由内嵌模型直出，经 MODBUS-RTU 上传管网平台。
- 双波雷达 + 超声 · 自动切换模式
- 全程满管 / 非满管 · 全场景测流
- 顶装管道顶部安装 · 无需下井
- 通讯MODBUS-RTU · 1 路 RS485
Specifications
整机 · 技术指标
下表为 HKI 305型雷达超声一体式流量计整机通用规格，可直接并入比选表；具体配置以合同技术协议为准。
测量原理超声波模式：测速 — 声学多普勒法 · 测液位 — 静压法
安装方式管道顶部安装 · 有效减少淤积、垃圾等对设备的影响
存储内置 2KB 铁电存储器 · 存储内部参数 · 可无限次擦写
供电电源DC 9 ~ 15 V
应用场景支持满管 / 非满管测量
通讯协议MODBUS-RTU
输出接口1 路 RS485 通讯接口
设备尺寸167 × 101 × 112 mm
重量1.1 kg
外壳材质ABS
外壳防护等级IP68
本地配置方式支持串口配置方式
